Como ler os códigos de falhas dos caminhões Costellation VW

Apresentação

O painel de instrumentos do caminhão Volkswagen, além das informações convencionais, agora disponibiliza códigos de falhas dos sistemas eletrônicos para auxiliar no diagnóstico e solução de eventuai problemas.



As falhas relacionadas com a unidade lógica (LU) e com o módulo eletrônico do motor (ECM) podem ser visualizadas no painel de instrumentos, através de números dos códigos de falhas. O mesmo display que aparece a quilometragem total e parcial do veículo é utilizado para visualizar os códigos de falhas.

Para visualizar os códigos de falhas:

– Ligue as lanternas

– Pressione o botão de diagnóstico, (2) e ao mesmo tempo gire a chave de partida para posição “ligado”.

– Aparece “ESPERE” no display, permitindo a navegação através do botão de diagnóstico.


Se a chave for desligada, ou o motor ligado, ou se o botão de diagnóstico for mantido apertado por mais de 15 segundos a função de diagnóstico de falhas é finalizada, retornando para o modo normal.
As falhas são apresentadas


através de códigos e estão organizados da seguinte forma:

1) Localização da fonte de falha

2) Identificação do modo de falha

3)Parâmetro da falha

As fontes de falha são indicadas em três grupos:

– Falha de origem da unidade lógica (LU) = 33

– Falha de origem no módulo eletrônico do motor (ECM) = 00

– Falha de origem no freio ABS (módulo ABS) = 10

A função diagnóstico de falhas apresenta inicialmente a palavra “ESPERE”, após isto a quantidade de falhas do veículo

Pressione o botão de diagnóstico para continuar a pesquisa defalhas.

O código 1880 indica baixo nível da água de refrigeração do motor.

O código 05 indica que o modo de falha é um circuito aberto.

NOTA:

Se houver mais falhas relacionadas à unidade lógica, o mostrador continuará apresentado o número 33, indicando falha na unidade lógica, caso contrário indicará a próxima falha relacionada com o módulo eletrônico do motor (ECM).

Pressione o botão de diagnóstico para continuar a pesquisa de falhas.
O código 214 indica um erro no motor
Pressione o botão de diagnóstico para continuar a pesquisa de falhas.

Quando não existir mais nenhuma falha para ser diagnosticada aparece a palavra “Pronto” no display. Se o botão for mais uma vez pressionado o display apresenta novamente a primeira página.
Em qualquer momento, a seção pode ser finalizada desligando-se a chave de ignição.

Diagrama de comunicação da LU com os demais sistemas

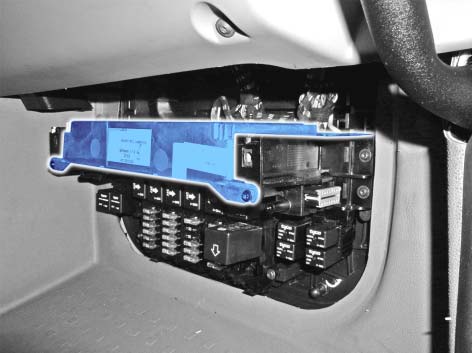

Unidade Lógica da Cabina (LU) esta localizada na caixa relés e fusíveis
